Возможности

Всё необходимое для подключения SIP-телефонов к Lync или Skype for Business Server
Kinnex MediaGateway выступает как полнофункциональный клиент для Lync или Skype for Business Server с одной стороны и в качестве регистратора для оконечного оборудования с другой стороны, адаптируя функции и особенности работы каждой отдельной модели SIP-телефона.

Возможности и функции доступные для SIP-телефонов, подключенных через Kinnex MediaGateway

Часть функций может поддерживаться только некоторыми SIP-телефонами

Calls

  • Make a call to a number
  • Make a call to a SIP URI
  • Answer a call
  • Decline/End a call

Hold

  • Place a call on hold
  • Resume a call
  • Switch between calls

Redirect a Call

  • Redirect a call to voice mail
  • Redirect a call to number
  • Redirect a call to SIP URI

Transfer Calls

  • Transfer a call to a number
  • Transfer a call to a SIP URI
  • Consult before transferring a call

Call Forwarding

  • Forward a call to voice mail
  • Forward a call to a number
  • Forward a call to a SIP URI

Conferencing on the device1

  • Escalate calls to a conference

Media Bypass2

  • Allows calls to flow directly to PSTN gateways

BToE – Pairing with Skype for Business client

  • Place a call from paired device
  • Answer call on paired device
  • Auto speakerphone on paired device1

Presence

  • Update presence status on login
  • Update presence status on calls

Skype for Business client contacts1

  • View a contacts list
  • Search contacts
  • Make a call from the contacts
  • Transfer a call to the contact

Voice Mail

  • Auto configure voice mail number
  • Check voice mail
  • Change voice mail greeting

Provisioning

  • Common device settings
  • Individual device settings by MAC

Protocols and Codecs

  • G.711(a/μ)
  • SIP, ICE, TLS, RTP, SRTP

1 – функция должна поддерживаться телефонным аппаратом

2 – функция должна поддерживаться шлюзом ТфОП

В зависимости от количества SIP-телефонов в сети и интенсивности использования телефонной связи Kinnex MediaGateway может быть установлен как на отдельный сервер, так и совместно на одном компьютере с одной из ролей Lync или Skype for Business Server. Совместная установка возможна вместе с Standard Edition Server, Mediation Server или SBA/SBS.

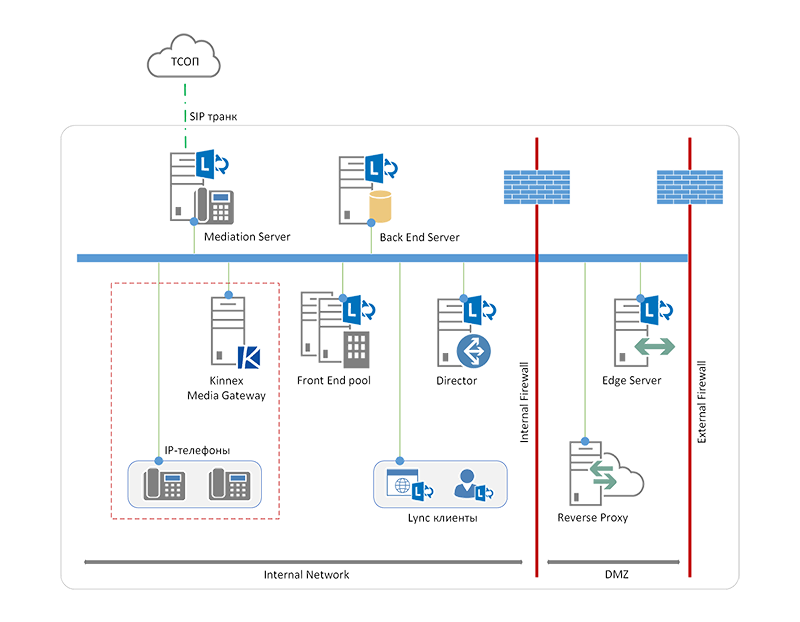

Схема установки Kinnex MediaGateway на отдельный компьютер или виртуальную машину

Рекомендуется при количестве пользователей более 150 и при большом количестве совершаемых вызовов.

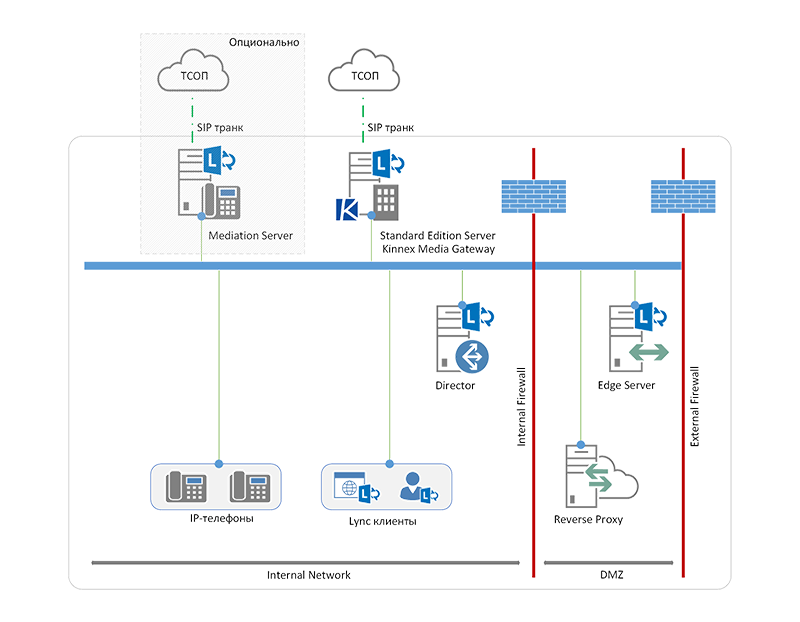

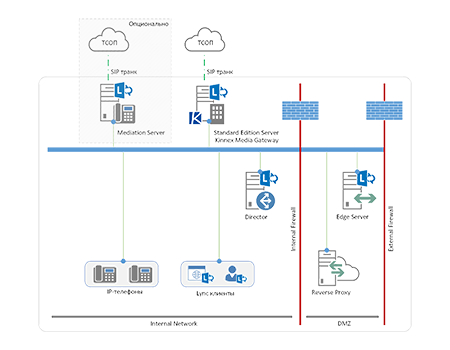

Схема установки Kinnex MediaGateway совместно с Standard Edition Server

Рекомендуется при количестве пользователей менее 150 и при небольшом количестве совершаемых вызовов.

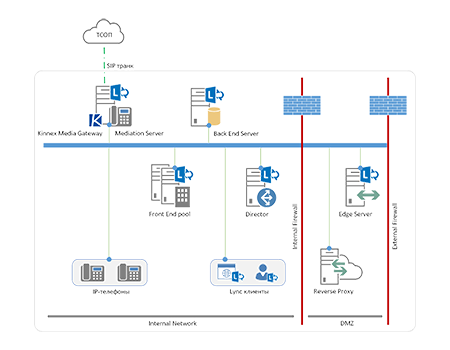

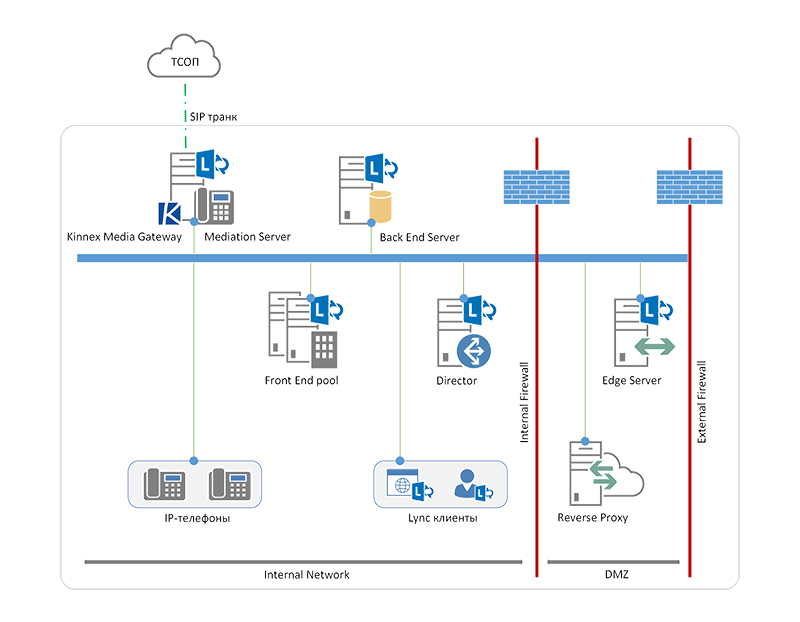

Схема установки Kinnex MediaGateway совместно с Mediation Server

Рекомендуется при наличии выделенной роли Mediation Server, при количестве пользователей менее 150 и при небольшом количестве совершаемых вызовов.
Минимальные аппаратные и системные требования для средних нагрузок на корпоративную телефонию. Средней нагрузкой считается количество одновременных соединений (внутренних и внешних), равное 10% от общего количества SIP-телефонов в сети.

При установке Kinnex MediaGateway на выделенный компьютер или виртуальную машину

Кол-во
пользователей		 до 150 до 300 до 500 до 1000
Процессор 64 bit
1-2 ядра
2.26 GHz		 64 bit
1-2 ядра
от 2.26 GHz		 64 bit
2-4 ядра
от 2.26 GHz		 64 bit
4 ядра
от 2.26 GHz
Оперативная память от 2 GB от 2,5 GB от 3 GB от 4 GB
Место на жестком диске от 2 GB (100 MB базовая установка, журнал событий, прошивки)
Сеть 1 сетевой адаптер 100 Mbps 1 сетевой адаптер 1 Gbps
ОС
  • Windows Server 2008 R2 SP1 Standard/Enterprise/Datacenter x64
  • Windows Server 2012 R2 Standard/Datacenter x64
  • Windows Server 2016 Standard/Datacenter x64
Дополнительное ПО
  • Microsoft .NET Framework 4.6.1
  • Visual C++ Redistributable for Visual Studio 2012 Update 4 x86
  • Administrative Tools for Lync / Skype for Business Server
  • TFTP Server

При установке Kinnex MediaGateway на компьютер или виртуальную машину совместно с одной из ролей Lync или Skype for Business Server

Указаны дополнительные ресурсы
Кол-во
пользователей		 до 150 до 300 до 500 до 1000
Процессор 64 bit
1 ядро
2.26 GHz		 64 bit
1-2 ядра
от 2.26 GHz		 64 bit
2 ядра
от 2.26 GHz		 64 bit
4 ядра
от 2.26 GHz
Оперативная память 0.5-1 GB 1 GB 1,5 GB 2,5 GB
Место на жестком диске от 2 GB (100 MB базовая установка, журнал событий, прошивки)
Сеть Выделенный сетевой адаптер 100 Mbps Выделенный сетевой адаптер 1 Gbps
Дополнительное ПО
  • Microsoft .NET Framework 4.6.1
  • Visual C++ Redistributable for Visual Studio 2012 Update 4 x86
  • TFTP Server

Рабочая машина с Kinnex BToE Connector

Процессор Совместимый с ОС
Оперативная память 32 MB
Место на жестком диске 100 MB
Сеть Сетевой адаптер 100 Mbps
ОС
  • Windows 7 SP1 Professional/Enterprise/Ultimate x64
  • Windows 8.1 Professional/Enterprise x64
  • Windows 10 Pro/Enterprise x64
  • Windows Server 2008 R2 SP1 Standard/Enterprise/Datacenter x64
  • Windows Server 2012 R2 Standard/Datacenter x64
  • Windows Server 2016 Standard/Datacenter x64
Дополнительное ПО
  • Skype For Business client 2015 15.0.4997.1000 и выше
  • Skype For Business client 2016 16.0.8827.2131 и выше
  • Microsoft .NET Framework 4.6.1
Типы установки ОС
  • Выделенный компьютер
  • Выделенная виртуальная машина

Порты и протоколы Kinnex MediaGateway

Порт Протокол Комментарий
5060 TCP/UDP (SIP) Входящие TCP/UDP запросы на соединение от IP-телефонов. Управляющий трафик.
11011 TCP Входящие TCP запросы на соединение от BToE коннекторов. Управляющий трафик.
69 UDP (TFTP) Входящие UDP запросы к TFTP серверу от IP-телефонов
14000-15999 UDP Входящие порты для обмена аудио данными с IP-телефонами, BToE Connector`ами, SfB клиентами, SfB Mediation Server.

Порты и протоколы Kinnex BToE Connector

Порт Протокол Комментарий
14000-15999 UDP Входящие порты для обмена аудио данными с Kinnex MG
